본 포스트의 내용은 2022년 2학기 이산수학 과목을 수강하며 공부한 내용 중 기말고사 시험 범위에 해당하는 내용을 정리한 문서로, $\LaTeX$로 작성된 파일을 pandoc을 이용하여 Markdown으로 변환한 문서입니다.

제가 모르는 부분 또는 생소한 부분 위주로 정리한 노트이므로, 생략된 부분이 있어 본 포스트만 참고할 경우 이해에 어려움이 있을 수 있으니, 참고 바랍니다.

원본 파일의 내용을 확인하고 싶으시다면, 여기를 클릭하여 원본 .tex파일이나, 여기를 눌러 .pdf 파일을 확인하실 수 있습니다.

Week 9

관계

• 서로 다른 두 집합에 속하는 원소들 간의 순서^Order를 표현

• 순서쌍 집합(곱집합의 부분 집합)에 속하면서 순서쌍을 이루는 원소들은 '관계'가 있다

이항 관계^{Binary Relation}

집합 $A$에서 집합 $B$로 가는 관계
$R$: $A \times B$의 부분 집합
$a \in A, b \in B$일 때, $(a, b) \in R \to {_aR_b}$; $(a, b) \not\in R \to {_aR\mkern-12mu/\mkern5mu_b}$

정의역^Domain: $\mathrm{dom}(R) = \{a | a \in A\}$
공변역^Codomain: $\mathrm{codom}(R) = \{b | b \in B\}$
치역^Range: $\mathrm{ran}(R) = \{b | (a, b) \in R\} \subseteq B$

$n$항 관계^{$n$-ray Relation}: $R \subseteq A_1 \times A_2 \times \cdots \times A_n$의 부분 집합

역관계^{Inverse Relations}: $B$에서 $A$로의 관계, $R^{-1} = \{(b, a) | (a, b) \in R\}$, $_aR_b$ 존재 $\to {_bR^{-1}_a}$ 존재

관계의 표현

서술식 방법

e.g.) $A={1, 2, 3}$에서 원소 $a, b$가 $a \geq b$인 관계 $R$

나열식 방법

• 화살표 도표^{Arrow diagram}

• 좌표 도표^{Coordinate diagram}

  • 집합 $A$의 원소를 $x$축 위의 점으로, $B$의 원소를 $y$축 위의 점으로 표시

• 방향 그래프^{Directed graph}

  • 관계 $R$이 하나의 집합 $A$에 대한 관계 표현일 때

  • $A$의 각 원소 $\Rightarrow$ 그래프의 정점^Vertex

  • $(a, b) \in R$이면 $a$에서 $b$로 화살표가 있는 연결선^Edge로 표현

• 관계 행렬^{Relation matrix}

  • 부울^Boolean 행렬 이용

  • $A = \{a_1, a_2, \cdots, a_m\}$에서 $B = \{b_1, b_2, \cdots, b_n\}$로 가는 관계 $R$에 대한 $m \times n$ 행렬 $M_R=[m_{ij}]$

    $$m_{ij} = \begin{cases} 1, (a_i, b_j) \in R \\ 0, (a_i, b_j) \not\in R \end{cases}$$

  • e.g.) $A=\{1, 2, 3\}$과 $B=\{a, b\}$의 이항 관계 $R = \{(1, b), (2, a), (2, b), (3, a)\}$

    $$M_R=\begin{bmatrix} & a & b \\ 1 & 0 & 1 \\ 2 & 1 & 1 \\ 3 & 1 & 0 \end{bmatrix}\quad\quad\quad M_{R^{-1}}=\begin{bmatrix} & 1 & 2 & 3 \\ a & 0 & 1 & 1 \\ b & 1 & 1 & 0 \end{bmatrix}$$

관계의 성질

• 반사 관계^{Reflexive Relation}

  • 모든 $a \in A$에 대해 $(a, a) \in R$인 관계, $\begin{bmatrix} 1 & & & \\ & 1 & & \\ & & \ddots & \\ & & & 1 \end{bmatrix}$

• 비반사 관계^{Irreflexive Relation}

  • 모든 $a \in A$에 대해 $(a, a) \not\in R$인 관계, $\begin{bmatrix} 0 & & & \\ & 0 & & \\ & & \ddots & \\ & & & 0 \end{bmatrix}$

• 반사 관계도 비반사 관계도 아닌 경우

  • $\begin{bmatrix} 0 & & & \\ & 1 & & \\ & & \ddots & \\ & & & 1 \end{bmatrix}$

• 대칭 관계^{Symmetric Relation}

  • $\exists a, b \in A$에 대해 $(a, b) \in R$이면 $(b, a) \in R$, $(a, b)$ 존재 $\to (b, a)$ 존재

  • 관계 행렬에서 대각 성분 기준으로 대칭이면 대칭 관계 성립

• 반대칭 관계

  • $\exists a, b \in A$에 대해 $a = b$이고, $(a, b) \in R$이면 $(b, a) \in R$

  • $a \neq b$이고, $(a, b) \in R$이면 $(b, a) \not\in R$

• 추이 관계

  • $\exists a, b, c \in A$에 대해 $(a, b) \in R$이고, $(b, c) \in R$이면 $(a, c) \in R$인 관계

합성 관계^{Composite Relation}

$A$에서 $B$로의 관계 $R_1$과, $B$에서 $C$로의 관계 $R_2$에 대해서, $A$에서 $C$로의 합성 관계 $= R_1 \cdot R_2$ 또는 $R_1 R_2$

• 합성 관계의 연산: $R \cdot S = M_{R \cdot S} = M_R \odot M_S$

e.g.) $M_R = \begin{bmatrix} & 1 & 2 & 3 \\ a & 0 & 1 & 0 \\ b & 0 & 1 & 1 \\ c & 1 & 0 & 0 \\ d & 1 & 1 & 1 \end{bmatrix} \quad\quad M_S = \begin{bmatrix} & x & y & z \\ 1 & 1 & 0 & 1 \\ 2 & 0 & 1 & 1 \\ 3 & 1 & 1 & 0 \\ \end{bmatrix}$

• 합성 관계의 거듭제곱 $R^n = \begin{cases} \begin{array}{ll} R & (n=1) \\ R^{n-1}\cdot R & (n > 1) \end{array} \end{cases}$

• 기타 연산

  • $R_1 \cap R_2 = M_{R_1 \cap R_2} = M_{R_1} \land M_{R_2}$
    $\phantom{R_1 \cap R_2} = \{(a, b) \in R_1 \cap R_2 | (a, b) \in R_1 \land (a, b) \in R_2\}$

  • $R_1 \cup R_2 = M_{R_1 \cup R_2} = M_{R_1} \lor M_{R_2}$
    $\phantom{R_1 \cup R_2} = \{(a, b) \in R_1 \cup R_2 | (a, b) \in R_1 \lor (a, b) \in R_2\}$

  • $R_1 - R_2 = M_{R_1-R_2} = \{(a, b) \in R_1 - R_2 | (a, b) \in R_1 \land (a, b) \not\in R_2\}$

추이 관계와 합성 관계

[정리] 추이 관계와 거듭제곱의 관계:
집합 $A$에 대한 관계 $R$이 추이 관계일 필요충분조건은 모든 양의 정수 $n$에 대하여 $R^n \subseteq R$이다.

폐포^Closure

폐포^Closure: $A$상의 관계 $R$이 어떤 성질을 만족하지 않을 때, 그 성질을 만족하도록 순서쌍들을 추가하여 $R^*$(원하는 성질이 만족되는 가장 작은 집합)로 확장

성질 $P$에 대한 관계 $R$의 폐포: $A$에 대한 관계 $R$에 대해, $R^*$가 $R$을 포함하면서 성질 $P$를 가질 때, $R^*$는 $P$에 대한 $R$의 폐포

반사 폐포^{Reflexive Closure}

$A$에 대해, $R$을 포함하면서 반사 관계를 갖는 관계 $S$
$S = R \cup \{(a, a)|a \in A\}$

대칭 폐포^{Symmetric Closure}

$A$에 대해, $R$을 포함하면서 대칭 관계를 갖는 관계 $S$
$S = R \cup \{(b, a) \in A \times A|(a, b) \in R\} = R \cup R^{-1}$

추이 폐포^{Transitive Closure}

$A$에 대해, $R$을 포함하면서 추이 관계를 갖는 관계 $S$
$S = R \cup \{(a, c) \in A \times A|(a, b) \in R\ \land (b, c) \in R\}$

연결 관계^{Connectivity Relation} $R^*$

$R^* = \bigcup^\infty_{n = 1} R^n = R^1 \cup R^2 \cup \cdots \cup R^n$
연결 관계 $R^*$는 $R$의 추이 폐포

[정리] $R$이 $n$개의 원소를 갖는 집합에 대한 관계이고, $M_R$을 관계 $R$에 대한 부울 행렬이라고 했을 때, $R$의 추이 폐포 $R^*$는

$$M_{R^*}=M_R\lor M_{R^2}\lor M_{R^3}\lor \cdots \lor M_{R^n}$$

예제 풀이

양의 정수^{Positive Integer} 집합에서 두 원소 $a, b$에 대해서 '$a$가 $b$를 나눈다'라는 관계는 어떤 성질을 만족하는가? (관계(1) 강의 참조)

Week 10

동치 관계^{Equivalence Relation}

반사 관계, 대칭 관계, 추이 관계가 모두 성립하는 경우

동치류^{Equivalence Class} $[a]$

$A$에 대한 관계 $R$이 동치 관계일 때, $R$에 대한 $a$의 동치류: $a$와 순서쌍을 이루는 원소들의 집합
$[a] = \{x|(a, x) \in R\}$

동치 관계와 분할^Partitions

• 분할: 공집합이 아닌 집합 $A$의 분할 조건 ($A_i$는 $A$의 부분 집합)

  • $A_i \neq \varnothing, 1 \leq i \leq n$

  • $A = \bigcup_{i = 1}^n A_i$

  • $A_i \cap A_j = \varnothing, i \neq j$

• 동치류와 분할: $A$에 대한 관계 $R$이 동치 관계일 때, 동치류 집합 $S=\{A_1, A_2, \cdots, A_k\}$는 다음 만족함

  • $i = 1, 2, \cdots, k$일 때, $A_i \neq \varnothing$

  • $S = A_1 \cup A_2 \cup \cdots \cup A_k$

  • $i \neq j$면, $A_i \cap A_j = \varnothing$

부분 순서 관계

• 순서 관계: 집합 원소들 간 순서를 나타내기 위한 순서 관계

e.g.)

• 프로젝트에서 수행해야 할 작업들의 집합에서 작업 $x, y$에 대해 $x$가 $y$보다 먼저 수행되어야 한다면 $(x, y)$의 순서쌍으로 구성되는 순서 관계

• 수학의 대소 관계인 $<$의 순서 관계, $x$가 $y$보다 작다 $(x, y)$

• 부분 순서 관계^{Partially Ordered Relation}: 집합 $A$에 대한 관계 $R$이 반사, 반대칭, 추이 관계일 때 관계 $R$

• 부분 순서 집합^{Partially Order Set, Poset}: $R$이 $A$에 대한 부분 순서 관계이면 순서쌍 $(A, R)$

• 부분^Partial이라는 용어를 쓰는 이유: 집합 $A$의 원소의 모든 쌍이 관계를 가지는 것은 아니기 때문

• 부분 순서 집합 기호: $(A, \lesssim)$은 $A$의 부분 순서 관계

• 집합 $A$에 대한 관계 $R$이 부분 순서 관계

  • $A$의 두 원소 $x, y$에 대하여 $(x, y) \in R$을 $x \lesssim y$로 표기

  • '$x$가 $y$를 선행한다' ($x$ precedes $y$)라고 읽음

• 비교 가능^Comparable: 부분 순서 집합 $(A, \lesssim)$에서 $x, y \in A$가 $x \lesssim y$ 또는 $y \lesssim x$이면 $x$와 $y$는 비교 가능

e.g.) 자연수들의 집합 $\mathbb{N}$상의 관계 '배수이다'라고 할 때, 자연수 3과 9는 비교 가능한가? 또, 7과 4는 비교 가능한가?

• $3 \lesssim 9$이므로 3과 9는 비교 가능하다.

• $4 \not\lesssim 7$이므로 4와 7은 비교 가능하지 않다.

• 선형 순서^{Linear Order}

  • $R$이 부분 순서를 만족

  • 만약 $a \in A, b \in A$라면 $_aR_b,{_bR_a}$ 또는 $a = b$중 하나가 성립

• 선형 순서 집합^{Linearly Ordered Set}: 집합 $A$의 모든 두 원소가 비교 가능하면 $A$는 선형 순서 집합

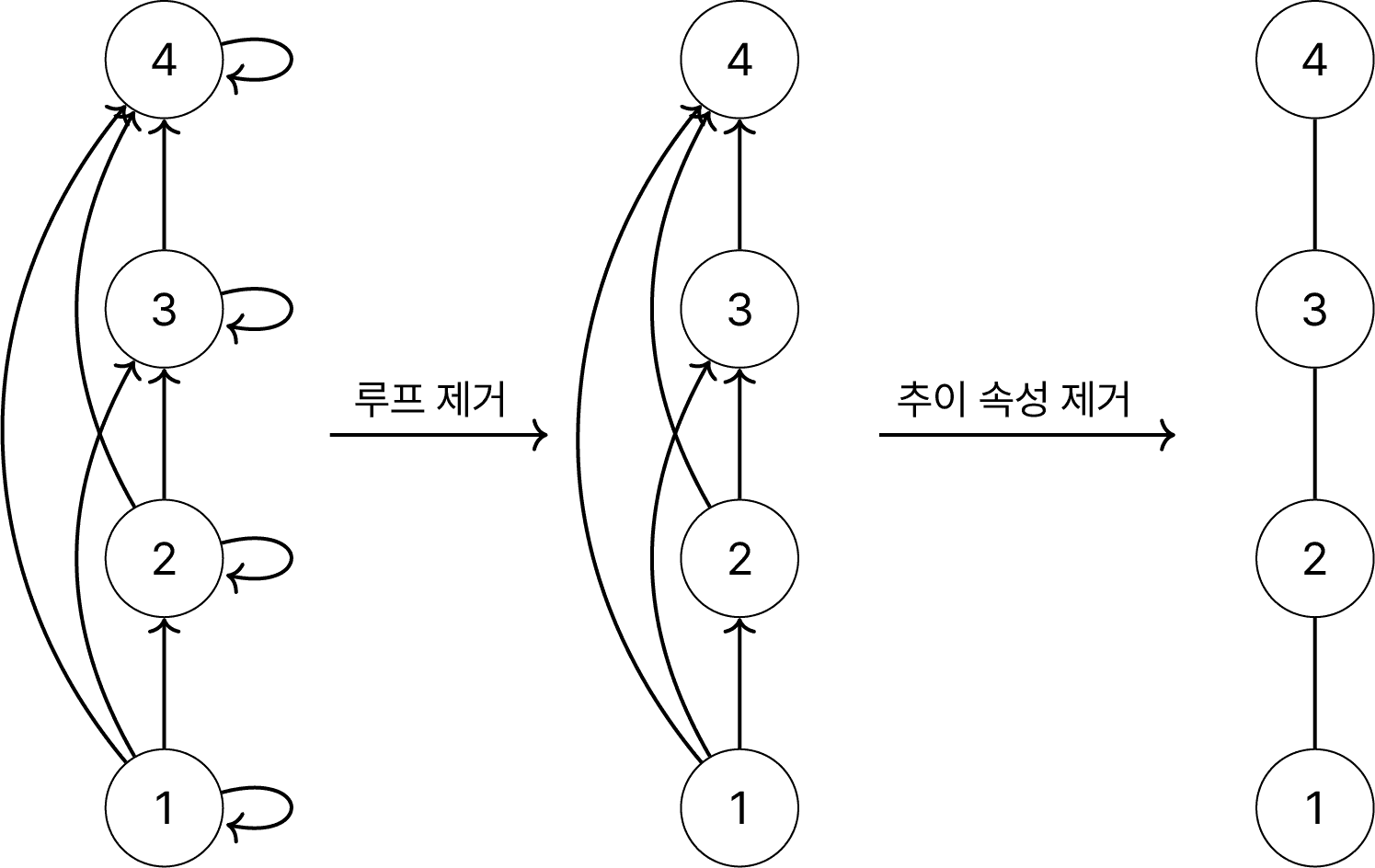

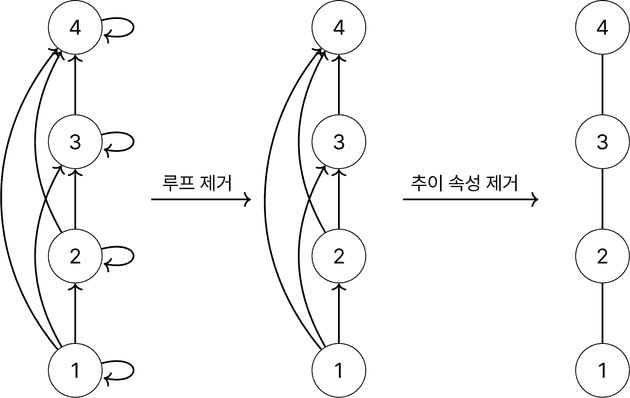

하세 도표^{Hasse Diagram}

• 부분 순서 집합 $(A, \lesssim)$을 그림으로 표현

• 독일의 수학자 하세가 고안

• 방향 그래프의 일종으로서 화살표는 표시하지 않고 모든 연결선^Edge을 트리^Tree와 같이 모두 아래 방향을 향하도록 그림

• 부분 순서 관계에 대한 방향 그래프에서 루프는 생략

• 부분 순서 집합 $A$의 원소 $a, b$에 대해 $a \neq b$고, $a\preccurlyeq b$면, 정점 $a$를 정점 $b$보다 아래쪽에 그림

• $a \neq b$고 $a \preccurlyeq b$일 때, $a \preccurlyeq k \preccurlyeq b$고 $a \neq k$면서 $k \neq b$인 $k$가 집합 $A$에 존재하지 않으면 $a$에서 $b$로 가는 선을 그림

e.g.)

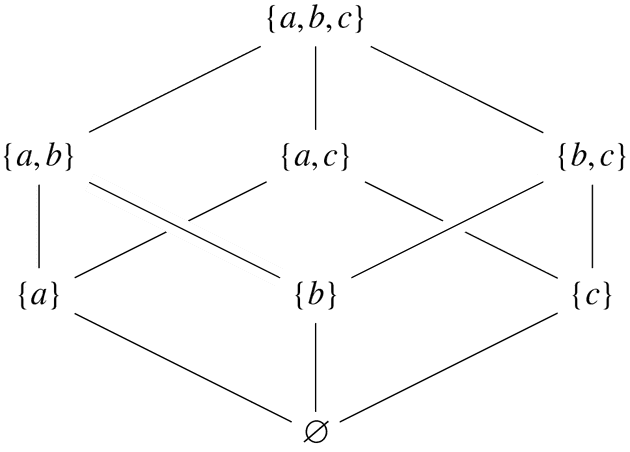

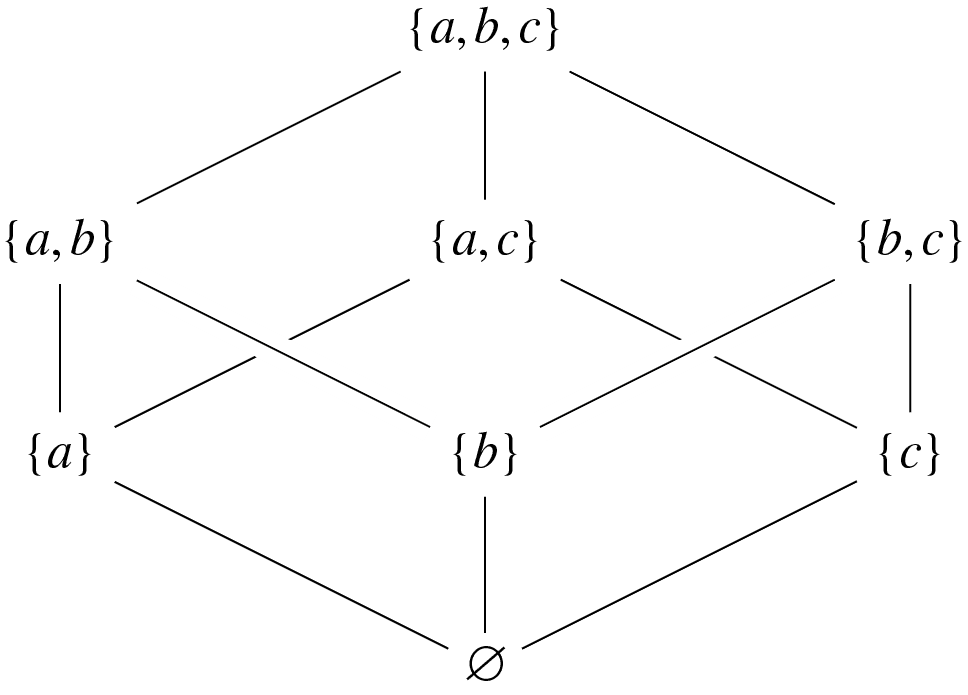

집합 $\{a, b, c\}$의 멱집합^{Power Set} $A$에 대한 부분 집합 관계의 부분 순서 집합 $(A, \subseteq)$에 대한 하세 도표를 그려라

극대 원소와 극소 원소

부분 순서 집합 $(A, \lesssim)$가 있을 때

• 극대 원소^{Maximal Element}: $A$의 원소 $a$에 대하여 $a \lesssim b$인 원소 $b$가 $A$에 존재하지 않을 때 원소 $a$, 위의 하세 도표에서 $\{a, b, c\}$에 해당

• 극소 원소^{Minimal Element}: $b \lesssim a$인 원소 $b$가 $A$에 존재하지 않을 때 원소 $a$, 위의 하세 도표에서 $\varnothing$에 해당

최대 원소와 최소 원소

• 최대 원소^{Greatest Element}: 어떤 $a \in X$가 $X$의 모든 원소 $x$에 대해 $x \lesssim a$이면, $a$를 $X$의 최대 원소
• 최소 원소^{Least Element}: 어떤 $a \in X$가 $X$의 모든 원소 $x$에 대해 $a \lesssim x$이면, $a$를 $X$의 최소 원소

함수^Function $f: A \to B$

집합 $A, B$에 대해 집합 $A$에서 $B$로 가는 관계가 성립할 때, $a \in A$에 대해 $b \in B$ 하나가 대응되는 관계

• 대응^{Correspondence}: 집합 $A, B$가 있을 때, $a \in A$에 $b \in B$가 확정되는 경우 '$b$는 $a$에 대응'

• $f: A \to B$에서

  • 정의역^Domain: $\mathrm{dom}(f) = A$

  • 공변역^Codomain: $\mathrm{codom}(f) = B$

  • 상^Image: 함수값, $f(a) = b$

  • 치역^Range: 상의 집합, $\mathrm{ran}(f) = \{f(a)|a \in A\}$

함수 vs 관계

• 관계

  • B의 원소와 대응하지 않는 A의 원소 존재 가능

  • 하나의 A의 원소가 하나 이상의 B의 원소와 대응 가능

• 함수

  • A의 모든 원소는 B의 원소와 무조건 대응

  • 하나의 A의 원소가 하나의 B의 원소와 대응

  • 하나의 B의 원소가 하나 이상의 A의 원소와 대응 가능

단사 함수^{Injective Function}

• 정의역 $A$의 모든 원소들이 공변역 $B$의 서로 다른 원소와 대응

• 일대일 함수^{One-to-one Function}

• $a_i, a_j \in A$에 대하여 $a_i \neq a_j$이면 $f(a_i) \neq f(a_j)$ 성립

• 단사 함수에서 함수의 치역은 공변역의 부분 집합

• $f:A \to B$에서 $\mathrm{ran}(f) \subseteq B$

• 단조 증가 함수^{Strictly Increasing Function}: $x, y \in A, x < y \to f(x) < f(y)$

• 단조 감소 함수^{Strictly Decresaing Function}: $x, y \in A, x < y \to f(x) > f(y)$

  • c.f.) 단조 증가 함수와 단조 감소 함수는 단사 함수

• 특성: $B$의 모든 원소가 $A$의 원소와 반드시 대응하는 것은 아니므로, $|A| \leq |B|$ 성립

전사 함수^{Surjective Function}

• 공변역 $B$의 모든 원소가 정의역예 대응

• 치역 = 공변역, $\mathrm{ran}(f) = B$

• 모든 함수의 관계가 $B$의 모든 원소에 반영되므로 반영 함수^{Onto Function}

특성: $B$의 모든 원소가 $A$의 원소와 대응되어야 하므로 $|A| \geq |B|$ 성립

전단사 함수^{Bijective Function}

• 집합 $A$의 모든 원소들이 집합 $B$의 모든 원소와 하나씩 대응

• 일대일 대응 함수^{One-to-one Correspondence Function}

특성: $A$의 모든 원소가 $B$의 모든 원소와 하나씩 일대일 대응되므로 $|A| = |B|$

합성 함수^{Composition Function}

$\forall a \in A, (g \circ f)(a) = g(f(a))$
결합 법칙 성립: $h\circ(g\circ f) = (h \circ g)\circ f$
교환 법칙 성립 X

• 특징

  • $f:A \to B,\ g: B \to C$에 대해 $g \circ f$가 합성함수일 때

  • $f$와 $g$가 단사 함수면, $g\circ f$도 단사 함수다

  • $f$와 $g$가 전사 함수면, $g\circ f$도 전사 함수다

  • $f$와 $g$가 전단사 함수면, $g\circ f$도 전단사 함수다

  • $g\circ f$가 단사 함수면, $f$도 단사함수다

  • $g\circ f$가 전사 함수면, $g$도 단사함수다

  • $g\circ f$가 전단사 함수면, $f$는 단사함수고 $g$는 단사함수다

항등 함수^{Identity Function}

$f(a) = a$
전단사 함수라고도 함
함수 $f: A \to B$고, 집합 $A$에 대한 항등 함수가 $I_A$, 집합 $B$에 대한 항등 함수가 $I_B$일 때, $f \circ I_A = I_B \circ f = f$

역함수^{Inverse Function}

$\forall a \in A, \forall b \in B, f(a)=b \Rightarrow f^{-1}(b) = a$
전단사 함수일 때만 역함수 존재

항등 함수와 역함수

전단사 함수 $f: A \to B,\ g: B \to C$에 대해, 다음이 성립

• $f^{-1} \circ f = I_A$

• $f \circ f^{-1} = I_B$

• $(g \circ f)^{-1} = f^{-1} \circ g^{-1}$

상수 함수^{Constant Function}

$\forall a \in A, \exists b \in B, f(a) = b$

특성 함수^{Characteristic Function}

$f_A(x) = \begin{cases} 0,\quad x \not\in A \\ 1,\quad x \in A \end{cases}$

올림 함수^{Ceiling Function}, 내림 함수^{Floor Function}

올림 함수, 천정 함수 / 최소 정수 함수^{Least Integer Function}: $\left\lceil x \right\rceil = n \Leftrightarrow n - 1 < x \leq n$
내림 함수, 바닥 함수 / 최대 정수 함수^{Greatest Integer Function}: $\left\lfloor x \right\rfloor = n \Leftrightarrow n \leq x < n + 1$

Week 11

그래프^Graph

공집합이 아닌 정점^{Vertex or Node}의 집합 $V$와 서로 다른 정점의 쌍 $(v_i, v_j)$를 연결하는 변 또는 연결선^Edge의 집합 $E$로 구성되는 구조 $G$

$G = (V, E)$ $V = \{v_1, v_2, \cdots, v_n\}$ $E = \{e_1, e_2, \cdots, e_m\} = \{(v_i, v_j), \cdots\}$\

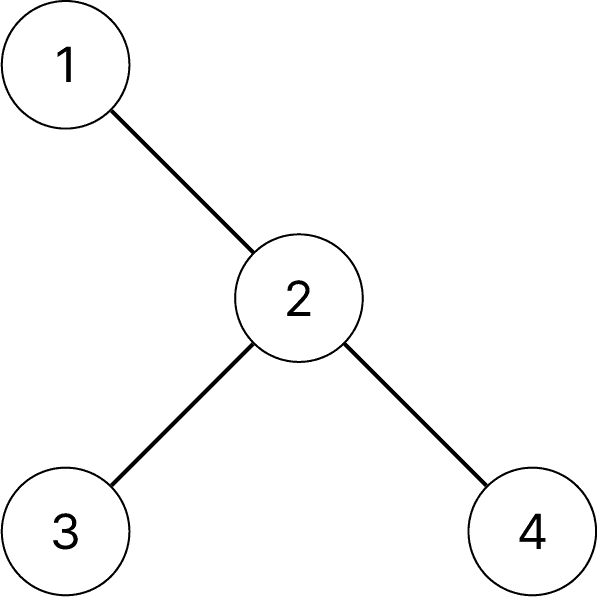

e.g.)

무방향 그래프^{Undirected Graph}: 특별한 언급 없으면 무방향 그래프
방향 그래프^{Directed Graph, Digraph}: 선행자 $\to$ 후속자
단순 그래프^{Simple Graph}: 루프가 없는 그래프

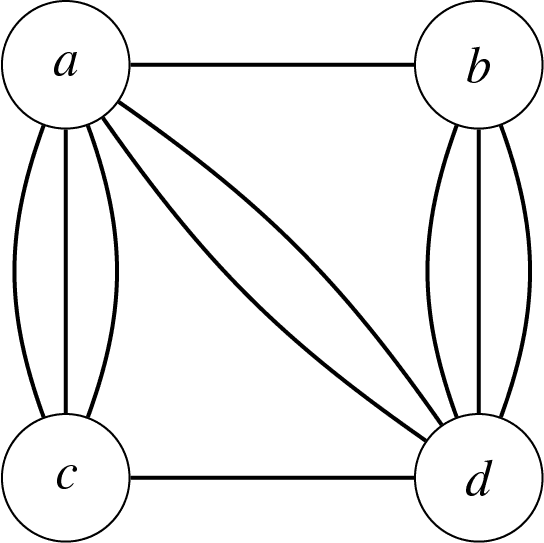

멀티 그래프^Multigraph:

연결 그래프^{Connected Graph}: 모든 Vertex가 연결된 그래프, 모든 Vertex간 경로 존재
강한 연결 그래프^{Strongly Connected Graph}: 방향 그래프에서만, 모든 두 Vertex $v_1, v_2$에 대해 $v_1 \leftrightarrow v_2$
연결 요소^{Connectivity Component}: 그래프에서 모든 Vertex들이 연결되어 있는 부분 그래프 연결 수^{Connectivity Number}: $G$에서 연결 요소 개수

그래프 용어

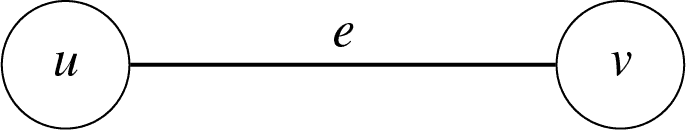

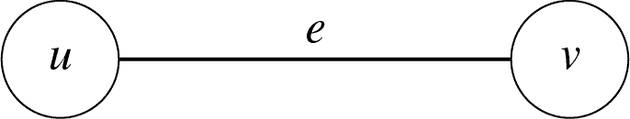

인접^Adjacent과 근접^Incident:

$u, v$는 서로 Adjacent, $e$는 $u, v$에 Incident

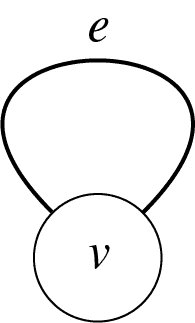

루프^Loop:

근접하는 점이 같은 $e$

• 경로^Path: Vertex들의 열^Sequence $v_1, v_2, \cdots, v_n$에서 $(v_{k-1}, v_k) \in E, 1 \leq k < n$, 경로의 길이는 $k - 1$

  • 단순 경로^{Simple Path}: 같은 Edge를 두 번 포함하지 않는 경로

  • 기본 경로^{Elementary Path}: 같은 Node를 두 번 포함하지 않는 경로

• 사이클^Cycle 또는 순회^Circuit: $v_1=v_k(k \neq 1)$인 경로, 종점 == 시점

  • 단순 사이클^{Simple Cycle}: 같은 Edge를 반복해 방문하지 않는 사이클

  • 기본 사이클^{Elementary Cycle}: 시점 제외 어떤 Node도 반복해 방문하지 않는 사이클

• 길이^Length: 경로 또는 사이클을 구성하는 Edge의 수

• 차수^Degree $d(v)$: Vertex $v$에 근접하는 Edge의 수, Loop는 두 개로 Count

  • 홀수점^{Odd Vertex}: 차수가 홀수인 Vertex

  • 짝수점^{Even Vertex}: 차수가 짝수인 Vertex

• 외차수^Out-degree $\mathrm{out-}d(v)$: 방향 그래프에서 Vertex $v$에서 시작하는 화살표 수

• 내차수^In-degree $\mathrm{in-}d(v)$: 방향 그래프에서 Vertex $v$에서 끝나는 화살표 수

[정리] 차수에 대한 정리

• $G = (V, E)$에서, 모든 Vertex의 차수의 합은 Edge의 수의 두 배
  $$\sum_{v \in V} d(v) = 2|E|$$
• $G = (V, E)$에서, 차수가 홀수인 정점의 수는 짝수

오일러 경로^{Eulerian Path} 및 오일러 회로^{Eulerian Circuit}

• 오일러 경로: 멀티 그래프에서 모든 Edge들을 한 번씩만 통과하는 경로를 찾는 문제
• 오일러 회로: Node는 여러 번 통과할 수 있지만, Edge는 한 번씩만 통과하는 사이클
• 어떤 그래프 $G$가 오일러 경로를 가지기 위한 필요충분조건은 $G$가 연결 그래프이고, 홀수 차수의 개수가 $0$ 또는 $2$인 경우이다.
• 어떤 그래프 $G$가 오일러 회로를 가지기 위한 필요충분조건은 $G$가 연결 그래프이고, 모든 Node들이 짝수 개의 차수를 가지는 경우이다.

해밀턴 경로^{Hamiltonian Path} 및 해밀턴 회로^{Hamiltonian Circuit}

• 해밀턴 경로: 그래프에서 모든 Node를 오직 한 번씩만 지나지만 시점으로 돌아오지 않는 경로

• 해밀턴 회로: 그래프에서 모든 Node를 오직 한 번씩만 지나는 순회

• 해밀턴 회로에 대한 충분 조건:

  • 차수 1을 갖는 Node를 가진 그래프는 해밀턴 순환을 가질 수 없다.

  • 차수가 2인 Node에 근접하는 두 Vertex는 해밀턴 순환에 포함된다.

  • 한 Node에 근접하는 두 Vertex가 해밀턴 순환에 포함되면, 그 Node에 근접한 다른 Vertex는 해밀턴 순환에 포함될 수 없다.

Ore's Theorem: $n \geq 3$일 때, $n$개의 Node를 갖는 단순 연결 그래프 $G$에서 인접하지 않은 임의의 정점 $u, v$에 대해 $d(u) + d(v) \geq n$이면 $G$는 해밀턴 그래프이다.

Dirac's Theorem: $n \geq 3$일 때, $n$개의 Node를 갖는 단순 연결 그래프 $G$에서 임의의 정점 $v$에 대해 $2d(v) \geq n$이면 $G$는 해밀턴 그래프이다.

특수 형태의 그래프

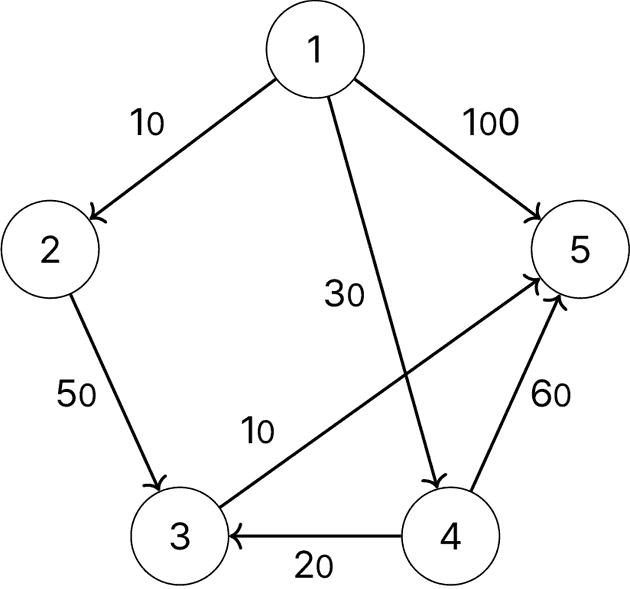

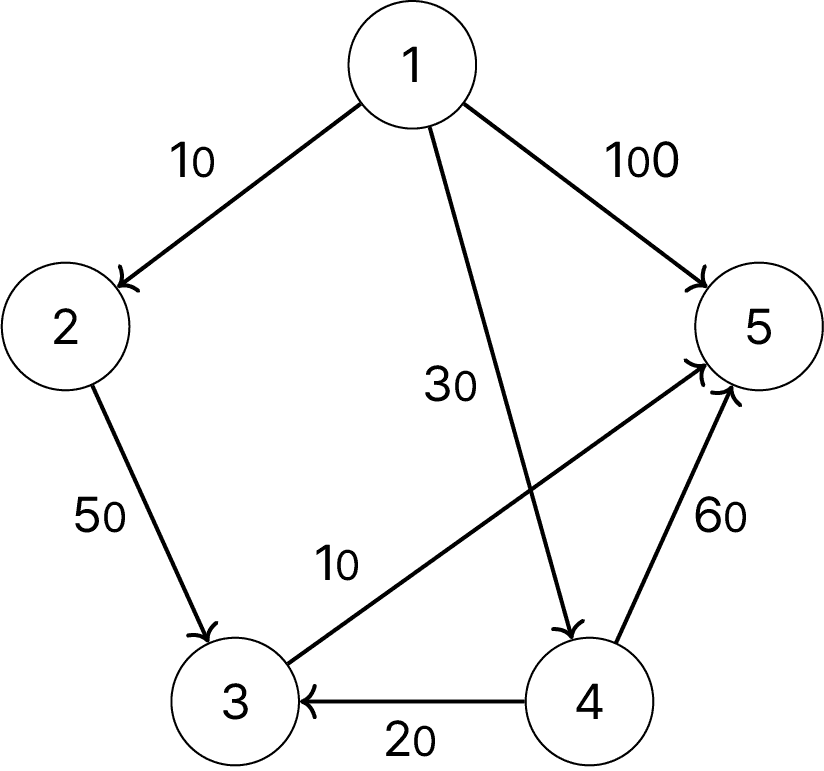

• 가중 그래프^{Weight Graph}
  • $G$의 각 Edge에 $0$보다 큰 수가 할당되었을 때, 이 값을 가중값^Weight이라고 하며, 이를 가중 그래프라고 한다.

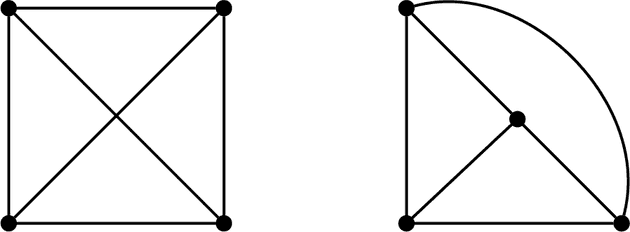

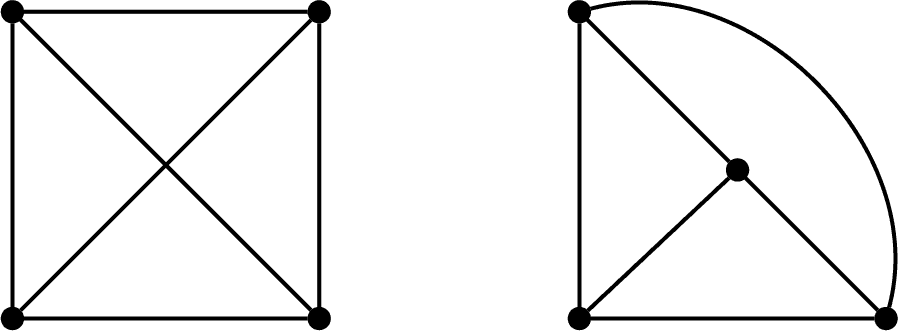

• 동형 그래프^{Isomorphic Graph}
  • $G_1=(V_1, E_1)$과 $G_2=(V_2, E_2)$가 주어졌을 때, 전단사 함수 $f:V_1\to V_2$가 존재하여 $\{u, v\} \in E_1 \Leftrightarrow \{f(u), f(v)\} \in E_2$이면 $f$를 동형^Isomorphism이라고 하고, $G_1$과 $G_2$를 동형 그래프라 한다.

오일러의 정리

연결된 평면 그래프 $G$에서 Vertex의 수를 $v$, Edge의 수를 $e$, 면^Space의 수를 $s$라고 할 때, $v - e + s = 2$

평면 그래프

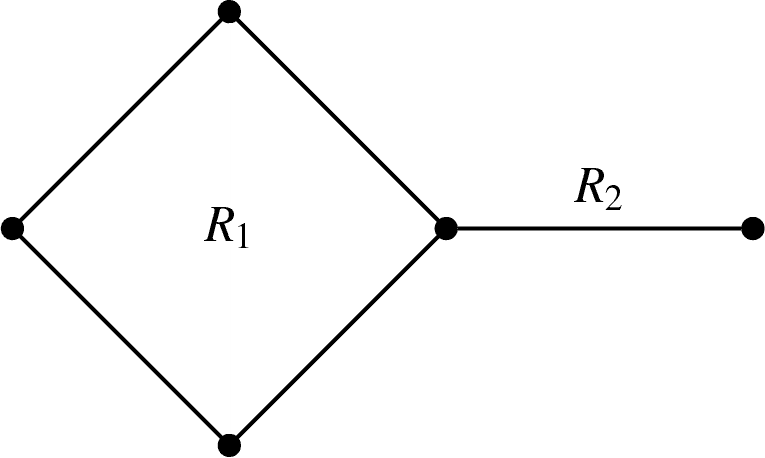

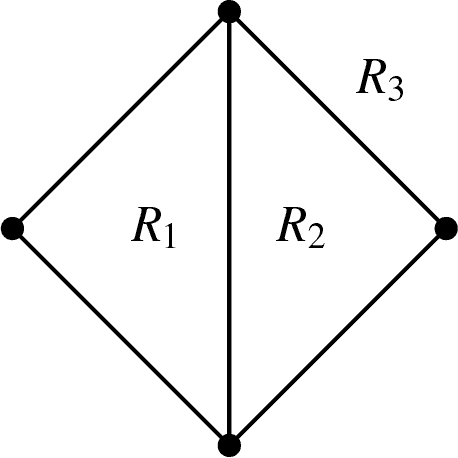

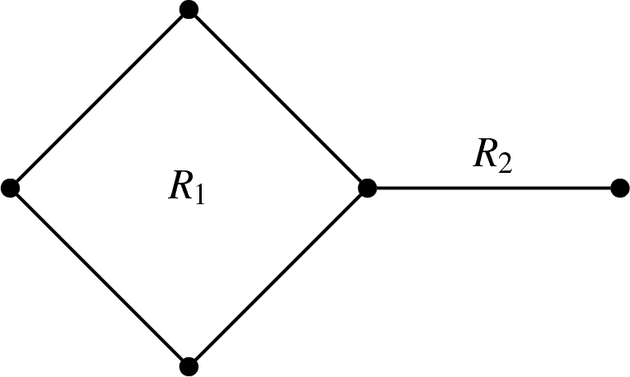

평면 그래프^{Planar Graph}: $G = (V, E)$를 평면에 그릴 때, 교차하지 않는 그래프
면 $f$의 차수 $d(f)$: 평면 그래프의 면 $f$의 경계를 이루는 변의 수
e.g.)

평면 그래프의 면의 차수의 총 합은 변의 수의 두 배이다.

연결된 평면 단순 그래프의 Vertex의 수를 $v$, Edge의 수를 $e$라 할 때, $v \geq 3$이면 $e \leq 3(v-2)$
모든 면의 차수는 3이상이므로, $2e = \sum_{f=1}^{n} d(f) \geq 3f,\ 2 = v - e + f \leq c - e + \frac{2}{3}e \leq v - \frac{1}{3}e$

Week 12

특수 형태의 그래프

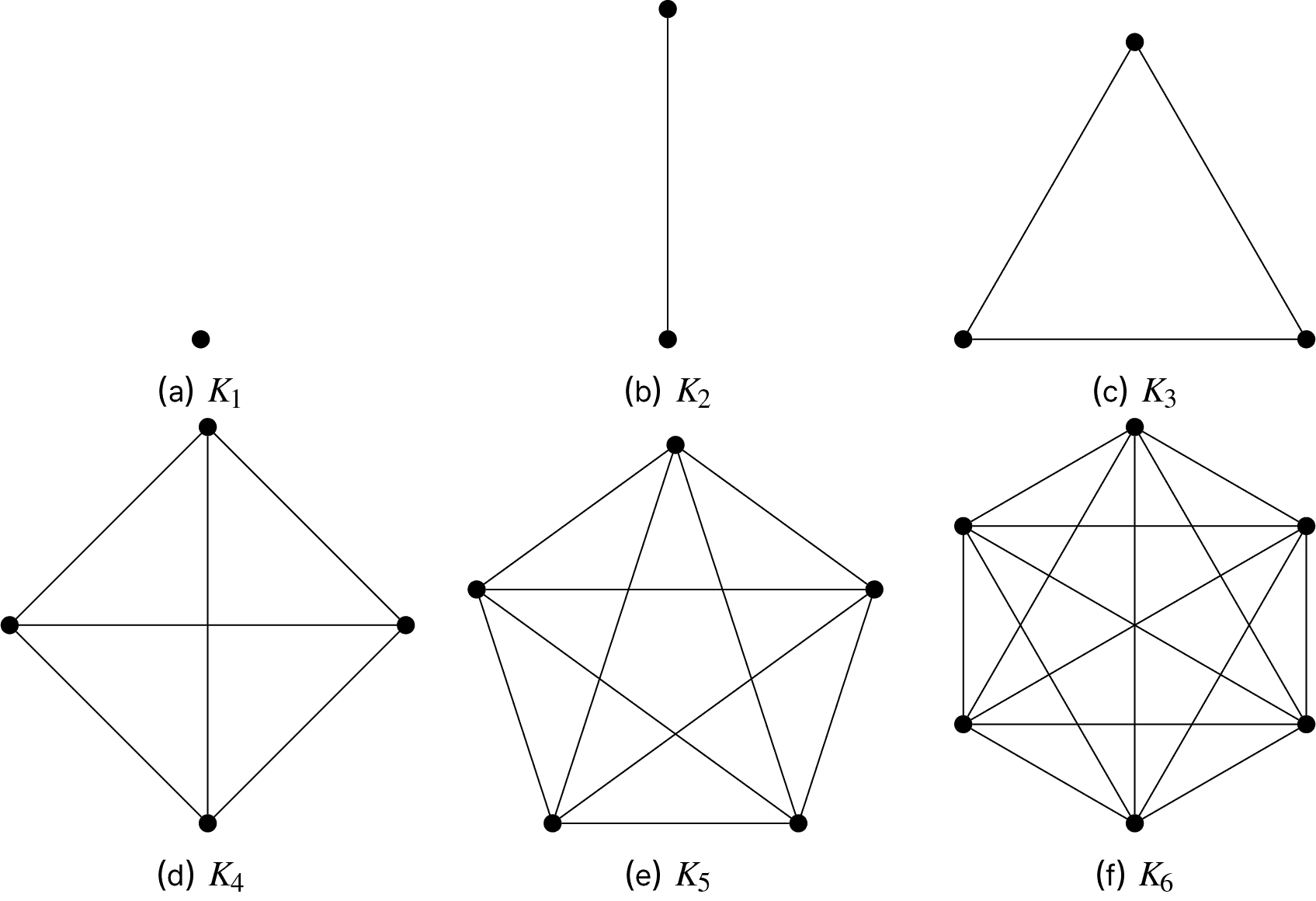

• 완전 그래프^{Complete Graph}
  • 모든 $n$개의 Vertex들의 쌍 사이에 Edge가 존재하는 $G = K_n$

e.g.)

• 이분 그래프^{Bipartite Graph}
  • $V$가 $X$와 $Y = V - X$로 나누어져, 각 Edge가 X 내의 Vertex와 Y 내의 Vertex의 쌍으로 연결될 때, $G = (V, E)$

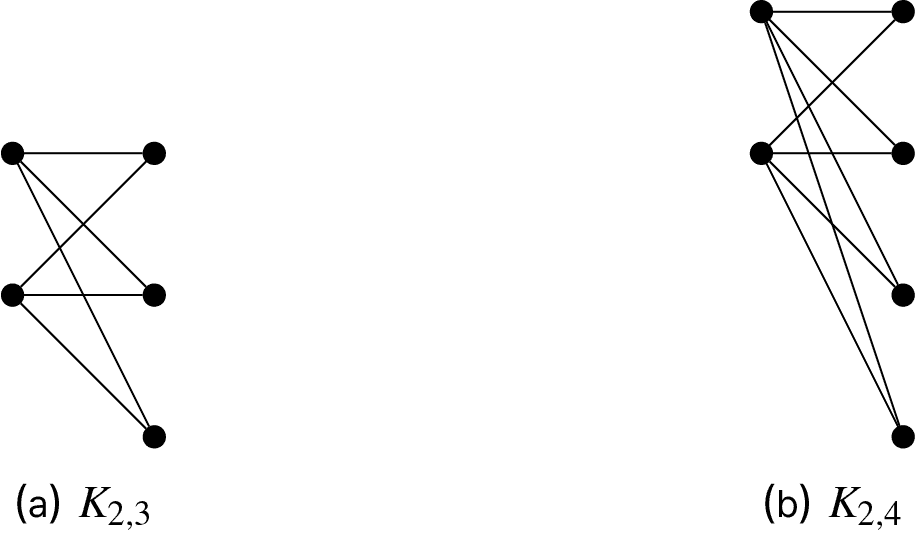

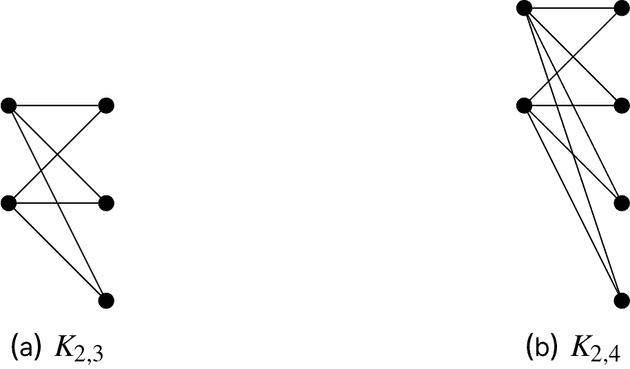

• 완전 이분 그래프^{Complete Bipartite Graph}
  • $X$내의 모든 Vertex와 $Y$내의 모든 Vertex 사이에 Edge가 존재할 때, 그래프 $G$

e.g.)

그래프의 표현 방법

• 인접 행렬^{Adjacency Matrix}
  • $G = (V, E)$에서, $|V| = n$일 때, $G$의 인접 행렬은 $n \times n$ 행렬 $A$

• 인접 리스트^{Adjacency List}

  • 각 Vertex에 대해 포인터가 주어지고, 그 Vertex로 부터 인접한 Vertex들을 모두 Linked List에 담음 (List 내에서는 순서에 관계가 없음)

• Linked List는 Node의 연결로 표현

  • Head: Linked List의 시작 Node (그래프의 각 Vertex들)

  • Node: 데이터 필드 + 포인트 필드 (다음에 연결된 Node의 주소 저장)

  • 마지막 Node의 포인트 필드는 null

그래프의 응용 및 활용

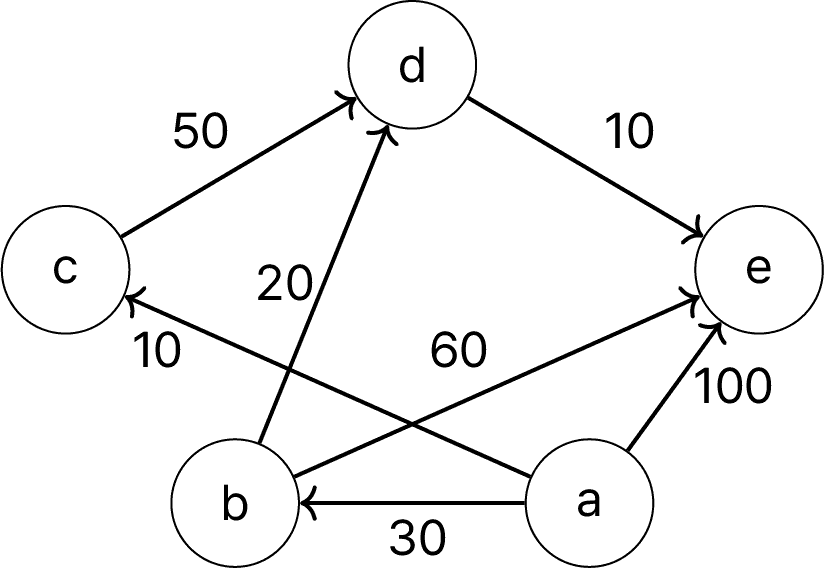

최단 경로 찾기^{Shortest Path Problem}: 다익스트라^Dijkstra 알고리즘

e.g.)

위와 같은 그래프가 주어졌을 때,

해밀턴 순회의 응용: 일반적인 해결 알고리즘 존재 X $\to$ 최근접 이웃 방법^{Nearest Neighbour Method}(Greedy 알고리즘)

그래프의 탐색(Traversal)

• 깊이 우선 탐색^{Depth First Search; DFS}

  • Stack or 재귀로 구현

  • 시작 Vertex $v$에서 인접 Vertex 중 방문하지 않은 Vertex $w$ 방문

  • $w$에서 다시 인접 Vertex 중 방문하지 않은 Vertex $u$ 방문 반복

  • 어떤 Vertex $\nu$ 방문 후 $\nu$에 인접한 모든 Vertex 방문한 경우, 바로 이전 Vertex로 돌아가 위 반복

  • 모든 Vertex 방문 후 탐색 종료

• 너비 우선 탐색^{Breadth First Search; BFS}

  • Queue 사용

  • 시작 Vertex $v$에서 인접한 Vertex 모두 차례로 방문

  • 더 이상 방문할 Vertex가 없을 때, 다시 $v$에 인접한 Vertex중 처음 방문한 Vertex와 인접한 Vertex 방문

  • $v$에 인접한 Vertex중 두 번째 방문한 Vertex와 인접한 Vertex 방문 반복

  • 모든 Vertex 방문 후 탐색 종료

트리^Tree

• A connected undirected graph with no circuits

• An undirected graph is a tree iff there is a unique simple path between any two of its vertices

• 특별히 지정된 노드인 루트가 있고, 나머지 노드들은 다시 각각 트리이면서 연결되지 않는(disjoint) $T_1, T_2, \cdots, T_n(n \geq 0, T_n$은 루트의 서브 트리(Subtree)$)$으로 나누어 진다.

루트^Root: 주어진 트리의 시작 노드, 트리의 가장 높은 곳에 위치
차수^Degree: 각 노드의 서브 트리의 개수
잎 노드 or 단말 노드^{Leaf Node}: 차수가 0인 노드
자식 노드^{Children Node}: 어떤 노드의 서브 트리의 루트 노드
부모 노드^{Parent Node}: 자식 노드의 반대
형제 노드^{Sibling Node}: 동일한 부모를 가지는 노드
중간 노드^{Internal Node}: 자식 노드를 갖는 노드
조상^Ancestor: 루트로부터 각 노드에 이르는 경로 상에 나타난 모든 노드들
자손^Descendant: 각 노드부터 잎 노드에 이르는 경로 상에 나타난 모든 노드들
레벨^Level: 루트의 레벨 $= 0$, 자손 노드로 내려가며 ++
트리의 높이 or 깊이^{Height or Depth}: 트리에서 노드가 가질 수 있는 맥스 레벨
숲^Forest: 서로 연결되지 않는 트리들의 집합, 트리에서 루트를 제거 $\to$ 숲 생성

$G$는 트리
$\equiv$ $G$는 연결되어 있고, $M = n - 1$
$\equiv$ $G$는 연결되어 있고, 어느 한 연결선만을 제거하더라도 $G$는 연결되지 않음
$\equiv$ $G$는 사이클을 가지지 않고, $m = n - 1$
$\equiv$ $G$는 어느 한 연결선만 첨가하더라도 사이클 형성

이진 트리

이진 트리^{Binary Tree}: 노드들의 유한 집합, 공집합이거나, 루트와 왼쪽 서브 트리, 오른쪽 서브 트리로 이루어짐
사향 이진 트리^{Skewed Binary Tree}: 왼쪽 or 오른쪽으로 편향된 트리
완전 이진 트리^{Complete Binary Tree}: 높이가 $k$일 때 레벨 $1$부터 $k-1$까지는 모두 차있고 레벨 $k$에서는 왼쪽 노드부터 차례로 차있는 이진 트리
포화 이진 트리^{Full Binary Tree}: 잎 노드가 아닌 것들은 모두 $2$개씩 자식 노드를 가지며 트리의 높이가 일정할 때

완전 $n$-ary 트리: 레벨이 $k$일 때, 레벨 $1$부터 $k-1$까지는 모두 n개의 자식 노드를 가지고, 레벨 $k$에서는 왼쪽 노드부터 차례로 차있는 트리
포화 $n$-ary 트리: 모든 중간 노드가 $n$개의 자식 노드를 가지는 트리

포화 $n$-ary 트리에서 $m$개의 중간 노드를 가질 때, 전체 노드 개수 $= (m + 1) * n + 1$(루트 노드)

이진 트리가 레벨 $i$에서 가질 수 있는 최대 노드 수 $= 2^i$
높이가 $k$인 이진 트리가 가질 수 있는 최대 전체 노드 수 $= 2^{k + 1} - 1$
잎 노드 개수 $= n_0$, 차수가 $2$인 노드 개수 $= n_2$일 때, $n_0 = n_2 + 1$ 항상 성립

이진 트리의 표현

• 배열

  • 트리의 중간에 새로운 노드를 삽입하거나 기존의 노드를 지울 때 비효율적

  • 높이가 $h$인 이진 트리는 각 노드 번호를 인덱스로 하여 1차원 배열로 구현 가능 (인덱스는 1부터 시작)

  • 노드 인덱스 $n$의 부모 인덱스 $= \left\lfloor \dfrac{n}{2} \right\rfloor$

  • 노드 인덱스 $n$의 왼쪽 자식 인덱스 $= 2n$, 오른쪽 자식 인덱스 $= 2n + 1$

• 연결 리스트: 일반적으로 가장 많이 사용. 중간 데이터, 왼쪽 자식 포인터, 오른쪽 자식 포인터 저장

Week 13

이진 트리의 탐방

• 트리의 각 노드를 꼭 한 번씩만 방문^Traversal하는 방법

  • 각 노드와 그 노드의 서브 트리를 같은 방법으로 탐방

  • 전순위, 중순위, 후순위 탐방 기법

  • D: 노드, L: 노드의 왼쪽 서브 트리, R:노드의 오른쪽 서브 트리, 왼쪽을 오른쪽보다 항상 먼저 방문한다고 가정

    • 중순위: LDR

    • 전순위: DLR

    • 후순위: LRD

  • 수식 표현에서 중순위 표기^Infix, 전순위 표기^Prefix, 후순위 표기^Postfix와 각각 대응

탐방의 결과, 각 노드에 들어있는 데이터를 차례로 나열

중순위:

void inOrder(TREE* currentNode) {
    if (currentNode != NULL) {
        inOrder(currentNode->leftChild);
        std::cout << currentNode->data;
        inOrder(currentNode->rightChild);
    }
}
